Substrat de încălzire prin pardoseală - tipuri de izolatoare termice și caracteristici ale aplicației sale

Cu urechi

Covor dreptunghiular din spumă de polistiren expandat cu densitate foarte mare... Grosimea suportului de la 10 mm la 35 mm. Urechile sunt cilindri sau cuburi înalte de 20–25 mm. Țevile cu diametrul de la 14 mm la 20 mm sunt așezate între urechi. Proeminențele servesc drept încuietoare fiabilă la turnarea mortarului. Riscul deplasării conductelor este zero.

Atenţie

Prețul materialului cu șefi este mai mare decât pentru covorașele obișnuite din spumă de polistiren, dar se plătește în timpul instalării.

Beneficii:

• proeminențele buclate facilitează așezarea și fixarea țevilor;
• fixarea suplimentară a țevilor, straturile suplimentare înainte de turnarea șapei nu necesită;
• ajută la distribuirea uniformă a elementelor conductoare de căldură ale sistemului;
• oferă zgomot ridicat, căldură și impermeabilizare.

Plăcile îmbinate sunt disponibile atât în ​​rogojini convenționale, cât și în laminate. Cele convenționale au proprietăți de izolare termică scăzute și sunt mai potrivite pentru un cadru pentru așezarea țevilor.

Sub podeaua cu apă caldă

Încălzirea prin pardoseală pe bază de apă este destul de populară datorită funcționării sale economice și ușurinței de instalare. Când utilizați un sistem de apă pentru încălzirea prin pardoseală, trebuie să aveți grijă de prezența unui strat special în prealabil. Este fabricat din polistiren expandat, puțin mai rar poți găsi căptușeală de plută sau izoplate.

Încălzirea corectă în pardoseală va asigura că aerul cald crește în sus, făcând astfel structura să funcționeze optim. Datorită tehnologiilor înalte utilizate în producție, substraturile din spumă de polistiren au o mulțime de avantaje:

• Asigurați o izolare termică și fonică suplimentară;
• Practic fără absorbție de umiditate, ignifug;
• Acestea ajută la menținerea căldurii, ceea ce înseamnă că sunt economice și ecologice;
• Își păstrează structura și integritatea chiar și cu schimbări bruște de temperatură;
• Foarte durabil - durata de viață minimă este de 100 de ani.

Folie

Produse bazate pe:

• spumă de polistiren extrudat;
• spumă;
• polietilena;
• material de plută.

Sfat

Folia folie asigură o creștere a caracteristicilor tehnice ale oricărui material de bază, îi transferă calitățile reflexe.

Aluminiul și lavsanul sunt utilizate ca un strat exterior reflectorizant. În funcție de grosimea stratului de folie, gradul de proprietăți care reflectă căldura se schimbă. Lavsan este extrem de rezistent la condițiile de mediu agresive - chiar și cu contact prelungit cu o șapă de beton, funcția sa reflectorizantă și rezistența la apă sunt păstrate.

Materiale care reflectă căldura pentru încălzirea prin pardoseală

În prezent, există mai multe tipuri de încălzire prin pardoseală, dar, indiferent de designul sistemului de încălzire, este necesară utilizarea unui ecran reflectorizant de căldură în toate cazurile. Acest material este utilizat ca un scut termic, care crește eficiența sistemului de încălzire și asigură răspândirea fluxurilor de căldură în direcția dorită. Acest lucru asigură că temperatura de lângă podea este aproape aceeași cu temperatura de la nivelul capului pentru un confort maxim. Astăzi există multe materiale care reflectă căldura, iar cele mai utilizate sunt acoperirile speciale Izolon, Infraflex și Penofol.

Izolon

Izolon este o marcă comercială rusă sub care se produce spumă de polietilenă, spumată într-un mod special. Acest material care reflectă căldura este realizat pe bază de polietilenă și poliester, are un strat de lavsan metalizat. Este un material modern, ecologic, care oprește căldura. Este de două tipuri:

• Izolon umplut cu gaz (izolon NPE)
• Isolon reticulat fizic (izolon PPE)

Izolonul umplut cu gaz (NPE) este obținut în procesul de spumare a polietilenei (polimer) prin introducerea dioxidului de carbon în polimerul topit în stare lichidă. Pentru aceasta, se utilizează cele mai moderne echipamente speciale. Ca rezultat al procesării, în structura polietilenei se formează cele mai mici bule de gaz cu o structură uniformă și pori închiși.

Izolona reticulată fizic (PES) este fabricată folosind o tehnologie specială constând din trei procese separate, fiecare dintre acestea spumând polimerul în direcții diferite cu ajutorul aerului. În acest caz, polietilena este adusă la o stare lichidă, datorită căreia materialul primește o structură transversală coerentă.

Caracteristicile tehnice ale izolone și NPE PPE determină substanța din care constă baza sa. În prezent, se produce spumă de polietilenă de diferite grosimi, densități și structuri, prin urmare, caracteristicile tehnice ale izolonului variază în funcție de caracteristicile spumei de polietilenă.

Caracteristicile tehnice ale Isolone și PPE și NPE sunt determinate de substanța din care este fabricat, și anume polietilena pură.

Proprietăți generale Isolon:

• Posedă proprietăți unice de izolare termică. Coeficientul său de conductivitate termică este minim. Conductivitatea termică a izolonului PPE este de 0,031 W / mK la o densitate de 33 kg / m3, iar izolonul NPE este de 0,040 W / mK la o densitate de 26 kg / m3.
• Diferă în higroscopicitate scăzută. Coeficientul de absorbție a apei al acestui material este mai mic de 1%. Datorită structurii sale poroase închise, nu permite trecerea aburului și a apei și nu absoarbe umezeala.
• Este un material moale elastic, cu greutate specifică redusă, care nu își pierde flexibilitatea la temperaturi de până la –60 ° C. Are o deformare permanentă scăzută și nu se rupe pe coturi.
• Diferă în durabilitate. Durata sa de viață este de 80-90 de ani. Nu se deteriorează și nu putrezesc, este rezistent la intemperii exterioare și la temperaturi ridicate.
• Este un material ecologic, sigur pentru sănătate și mediu și nu prezintă un pericol chiar și în contact cu alimentele și pielea umană. Când este aprins, izolonul se descompune în apă și dioxid de carbon, fără a emite substanțe toxice.
• Are proprietăți izolante excelente, chiar și cu cea mai mică grosime a benzii.
• Rezistent la atacuri chimice.
• Are o reflectanță ridicată a căldurii, reflectă până la 97% din căldură și emite doar 3%.

Infraflex

Un alt material răspândit este Infraflex. Acesta este un film care reflectă căldura pe bază de poliester și polietilenă, pe o parte acoperită cu un strat de lavsan metalizat cu un model special imprimat. Infraflex este un material ecologic, ușor, flexibil și subțire, capabil să oprească căldura, să o stocheze și să o transfere în direcția dorită.

În ceea ce privește caracteristicile sale tehnice și proprietățile operaționale, Infraflex practic nu diferă de Isolon, utilizarea sa este posibilă atunci când se instalează o podea caldă sub orice pardoseală.

Penofol

Nu mai rar, atunci când se așează o podea caldă sub un laminat, se folosește un strat care reflectă căldura, cum ar fi penofol. Se compune dintr-un strat de spumă de polietilenă și unul sau două straturi de folie de aluminiu. Penofol are proprietăți unice și combină caracteristicile de neegalat termoizolante ale bulelor de aer și caracteristicile ridicate de reflectare a căldurii ale foliei de aluminiu. Această combinație a făcut posibilă crearea unui material excelent pentru utilizarea acestuia ca strat special în pardoselile calde pentru laminat.

Proprietățile generale ale penofolului:

• Are o capacitate mare de reflectare a căldurii. Datorită proprietăților naturale unice ale aluminiului pur (până la 94,4%), această cifră este de 95% -97%.
• Are o capacitate redusă de emisie de căldură. Același strat de aluminiu reduce această cifră la 3% -5%.
• Suprafața penofolului rămâne practic rece chiar și la o temperatură de încălzire suficient de ridicată a podelei calde.
• Creează rezistență termică suplimentară și previne pierderea de căldură.
• Are un coeficient scăzut de absorbție a apei și permeabilitate la vapori.
• Nu necesită utilizarea de bariere suplimentare la vapori și folii impermeabile.
• Protejează camera de radiațiile electromagnetice dăunătoare și reduce nivelul acestora de peste 20 de ori.
• Oferă protecție împotriva radiațiilor radon.

Spuma de poliester

Spumarea industrială a polistirenului formează materialul polistirenului expandat... Produsul finit este format din doar 2% din substanța principală, aditivi auxiliari și 98% din gaz. Aerul este conținut în celule sudate ermetic, ceea ce conferă materialului proprietăți bune de protecție termică.

Important

Polistirenul expandat cu o grosime de 10 cm în ceea ce privește conductivitatea termică este similar cu lemnul cu un strat de 35 cm, într-un perete de beton armat la 480 cm, într-un perete de cărămidă - 150 cm.

Avantajele polistirenului expandat:

• conductivitate termică scăzută;
• rezistență ridicată la apă;
• absorbție scăzută a umidității;
• rezistență la deformare.

Dintre neajunsurile observate:

• capacitate scăzută de izolare fonică;
• inflamabilitate;
• deformare la expunerea la kerosen, solvenți, terebentină, acetonă.

Nu se recomandă utilizarea spumei de polistiren nepresate sau autoclavizate datorită fragilității crescute a acestora.

Reflectiv la căldură

Polipropilena este un material excelent pentru izolare... Pentru așezarea sub podele cu apă caldă, se alege polipropilena, care are o folie specială sau un strat metalizat de lavsan. Componenta metalizată sau acoperită cu folie are proprietăți ridicate de reflectare a căldurii, astfel că căldura nu scade.

Film metalizat

Atenţie

Pelicula metalizată se obține prin combinarea a trei straturi de spumă de polistiren (lavsan, material plută, polietilenă spumată), folie și film polimeric.

Acest film are o densitate mare, ceea ce asigură fixarea fiabilă a elementelor de fixare. Potrivit pentru instalare pe toate tipurile de podele calde, inclusiv sub apă.

Beneficii:

• datorie grea;
• își restabilește rapid forma originală;
• rezistent la foc, schimbări de temperatură;
• poate fi așezat pe suprafețe denivelate;
• ușor de asamblat;
• își păstrează funcția de reflectare a căldurii mult timp.

Dintre minusuri, observă:

• frică de umiditate, este necesar să se pună hidroizolație pe substrat;
• sunt necesare accesorii suplimentare de țevi.

Secretele instalării substraturilor sub podele cu infraroșu

Pentru ca sistemul de film să funcționeze corect, este necesar să instalați componentele cât mai eficient posibil.

Așezarea corectă a încălzirii prin pardoseală este, de asemenea, foarte importantă și, atunci când lucrați cu ea, merită să cunoașteți câteva caracteristici:

• Dacă încălzirea prin pardoseală este realizată din plăci de fibră sau plăci de magnezit, aceasta se așează pe o șapă acoperită cu folie de aluminiu;
• Dacă este realizat dintr-un film metalizat polimeric, atunci este plasat sub un film cu rezistențe în infraroșu, reflectând partea în sus;
• Materialul izolant este aplicat într-o masă continuă pe întreaga suprafață.

Dacă elementele individuale ale substratului necesită conectare, acest lucru se poate face cu bandă sau bandă adezivă obișnuită, care va oferi vapori suplimentari și proprietăți de impermeabilizare.

Substratul sub o podea caldă modernă este foarte important la instalarea sistemului. Acest detaliu vă va permite să experimentați pe deplin capacitățile sistemelor de încălzire și vă va ajuta casa să se încălzească în interior.

Plută

Căptușeala de plută conține pelete și lianți din coajă comprimată zdrobită. Produs în covoare sau role separate. Grosime în role - 2–4 mm, în foi - 4–10 mm.

Avantajele plutei:

• natural, ecologic;
• hipoalergenic;
• rezistent la deformare, revine rapid la forma sa originală;
• are izolatie fonica ridicata datorita porozitatii;
• izolatie termica buna;
• ușor de tăiat și așezat.

Contra unui produs din plută:

• frică de apă;
• este necesară impermeabilizarea peste substrat;
• nu suportă sarcini statice mari.

Pe lângă căptușeala de plută, există și o căptușeală de cauciuc-plută cu cauciuc. Impermeabil, cu izolare sporită a sunetului și vibrațiilor, este mai potrivit pentru o podea cu apă caldă. Cu toate acestea, nu mai este complet natural.

Sub formă de rogojini

Covoarele din polistiren sunt acoperite cu folie sau folie, uneori cu ambele materiale. Au avantajele plăcilor de polistiren expandat, dar sunt îmbunătățite prin prezența mai multor straturi.

Sfat

Pentru unele modele, filmul are un suport autoadeziv, protejat de un suport. La instalarea acestor covoare, nu este nevoie să folosiți bandă impermeabilă.

Covoarele sunt realizate sub formă de panouri, dar pentru ușurința instalării, este mai bine să le luați în fragmente separate pentru a se potrivi cu ușurință una cu cealaltă și a se conecta folosind o acoperire cu folie de folie, produsă sub formă de rolă. Suportul matului permite acoperirea imediată a unei suprafețe mari. Harpoanele sunt folosite pentru a atașa țevi de covoare. Dar puteți utiliza și benzi de montare legate de ochiurile de armare.

Instalarea covoarelor din polistiren este rapidă și ușoară... De exemplu, fără o construcție a șapei, va dura aproximativ o oră pentru a instala un substrat într-o încăpere de 10-15 m2.

Covoarele din polistiren spumos sunt realizate prin ștanțare hidropellant, densitatea produselor este de 40 kg / m3, grosimea este de la 20 mm la 50 mm.

Cleme sau benzi sunt folosite pentru a conecta covorașele. Cu această metodă de conectare, nu se formează cusături goale, nivelul de zgomot este redus la 25 decibeli.

Iată care sunt avantajele:

• nu este necesară fixarea hardware-ului;
• devine posibilă amplasarea rapidă a circuitelor de încălzire;
• asamblarea ușoară accelerează instalarea;
• consumabilele sunt incluse cu covorașele.

Dezavantajele includ imposibilitatea de a așeza țevi cu un diametru mai mare de 20 mm.

Soiuri și caracteristici ale substratului

Deci, atunci când cumpărați o pardoseală termoizolantă, trebuie, în primul rând, să navigați în varietatea de tipuri:

1. Lavsan - acoperire pe bază de film (polietilenă spumată) cu un strat superior reflectorizant metalizat. Se caracterizează prin rezistență la medii agresive. Substratul Lavsan sub pardoseala caldă a filmului se potrivește perfect.

În fotografie, a pus lavsan.

Notă! Acest tip de izolație se caracterizează printr-o anumită putere specifică. Prin urmare, alegerea trebuie făcută ținând cont de stratul superior.

Deci, atunci când este instalat sub o placă, UM-ul lavsan este de 220W pe m²; pentru laminat / parchet - 150W pe m²; sub covor / linoleum - 220W pe m². Dacă instalați folia cu un PA mai mare decât cel specificat, atunci acoperirea podelei se poate deteriora din cauza supraîncălzirii.

1. Polistiren expandat - izolație celulară. Diferă într-un prag de temperatură ridicată: de la -180 ° la + 180 °, rezistență la pliuri. Este un excelent izolator fonic, are o rezistență crescută la efectele bacteriologice. Are un strat de folie sau polipropilenă. Este considerat un substrat excelent pentru podeaua încălzită cu apă.

Plăci de polistiren expandat.

O caracteristică distinctivă a acestui izolator termic este că este produs în plăci cu marcaje gata făcute (50 până la 50), ceea ce simplifică mult procesul ulterior de instalare în pardoseală. Plăcile sunt disponibile în diferite grosimi: de la 20 la 50 mm.

1. Plută tehnică, suport de plută... Diferă în ceea ce privește respectarea mediului și, prin urmare, hipoalergenic. Compoziția sa este presată coaja de stejar de plută + liant - suberină. Nu este mâncat de rozătoare. De regulă, pluta este utilizată ca substrat pentru un laminat pe o podea caldă.

În ciuda compoziției sale, izolația nu este inflamabilă și prezintă o rezistență excelentă la solicitări mecanice. Este optim pentru amenajarea unei podele de apă.

Suport de plută în foi.

1. Polipropilenă (penofol)... Izolația combinată constă din spumă de polietilenă. O parte a acestuia este acoperită cu folie. Datorită acestei structuri, polipropilena are o rată ridicată de retenție a căldurii. Este oarecum inferior analogului de plută prin calitățile sale. O astfel de folie de pardoseală de încălzire prin pardoseală se distinge prin caracterul practic și durabilitatea sa.

Izolație din polipropilenă.

Notă! Substratul nu trebuie să conțină aluminiu, deoarece conduce electricitatea foarte bine. Prin urmare, în cazul unei căsătorii de contacte, este posibil un scurtcircuit.

Funcțiile punții izolatoare

Dacă vă întrebați dacă aveți nevoie de un substrat pentru o podea caldă cu infraroșu, atunci ar trebui să acordați atenție următoarelor funcții ale pardoselii:

• Sarcina principală este de a reduce pierderile de căldură. Substratul direcționează razele infraroșii în cameră, împiedicându-le să se răspândească la etajele inferioare sau la subsolul clădirii. Datorită acestei reflecții, căldura nu este irosită, iar eficiența sistemului este de 95-100%. Utilizarea unei astfel de izolații poate reduce pierderile de căldură cu o medie de 20-30%.

• După cum s-a menționat mai sus, substratul acționează ca un strat de impermeabilizare, protejând podeaua de abur și umezeală.
• Este capabil să netezească imperfecțiunile minore ale suprafeței, ceea ce este foarte important atunci când se utilizează pardoseli de tip film.
• Izolația de înaltă calitate, cum ar fi încălzirea prin pardoseală Valtec, poate reduce semnificativ cantitatea de zgomot. Este fabricat din polistiren expandat și are o latură de folie.

Dispozitiv de pardoseală cu film.

Notă! Placa de fibre poate fi utilizată ca strat de acoperire pentru acoperiri care necesită o bază solidă (de exemplu, suport pentru acoperirea plăcilor).

Cum se alege un produs de calitate

Principalul criteriu pentru alegerea acestui material nu este prețul, ci caracteristicile tehnice, care ar trebui să se bazeze pe două criterii:

• Terminați acoperirea... De exemplu, dacă intenționați să așezați parchet laminat, ar trebui să alegeți un suport moale, deoarece nivelează perfect baza. Pentru linoleum, se recomandă alegerea unei izolații termice solide, deoarece acest strat este un material moale, prin urmare, împreună cu o izolație moale, poate fi ușor presat de picioarele mobilierului.
• Uniformitatea podelei... Dacă aveți de-a face cu un strat care se caracterizează prin diferențe semnificative de nivel, atunci ar trebui să alegeți o izolație termică moale, deoarece este mai ductilă. Dacă denivelările sunt mici, este mai bine să alegeți o pardoseală mai dură.

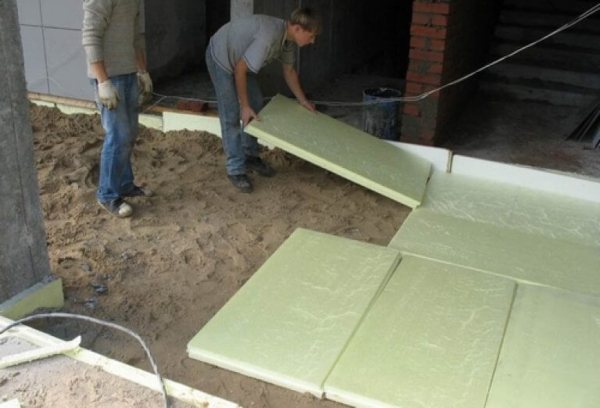

Panouri netede din polistiren expandat

Adesea, pardoseala de sub podeaua cu apă caldă este realizată cu plăci de spumă netedă din polistiren pentru sistemul de încălzire prin pardoseală. Grosime - 4-5 cm, densitate - 40 kg / 1 m3, rezistent la deformare. Pentru a proteja plăcile de efectele agresive ale amestecului de beton, înainte de turnarea șapei, acestea sunt acoperite cu folie de plastic. Țevile sunt ușor atașate de plăci cu cleme de plastic.

Important

Puteți utiliza plăci de spumă de polistiren sub o podea caldă, care servește ca încălzire principală a camerei. Dezavantajul este lipsa de markup pe ea. Va trebui să o faceți singur înainte de a pune circuitul de încălzire.

Avantajele plăcilor de polistiren expandat:

• au un strat puternic de spumă de polistiren cu barieră de vapori, astfel încât nu se formează condens;
• dacă pe plăci există un strat laminat cu folie, nu vă puteți teme să stricați materialul cu substanțe chimice din compoziția șapei;
• ușor de montat datorită greutății și dimensiunilor ușoare;
• echipat cu încuietori laterale - nu există îmbinări acustice și reci la îmbinarea plăcilor;
• durabil cu o funcționare adecvată - aproximativ 50 de ani;
• nu modificați grosimea sub greutatea șapei.

Substrat laminat

În prezent, laminatul este aproape cel mai popular pardoseală: are un preț rezonabil, arată foarte asemănător cu parchetul, iar instalarea sa este foarte simplă. Dacă intenționați să instalați încălzirea sub pardoseala laminată, asigurați-vă că ați instalat o căptușeală sub sistemul de încălzire prin pardoseală, ceea ce va ajuta la protejarea arborelui de supraîncălzire. În caz contrar, pe zonele podelei, cu un spațiu între laminat și bază, se va forma reacție, iar acoperirea în sine va bate puternic.

Pentru a evita astfel de probleme, sub laminat este plasată o piesă specială subțire (2-5 mm), care are o conductivitate termică crescută.

O astfel de mișcare nu numai că va evita deteriorarea plăcilor, dar va deveni și izolație, va egaliza posibilele diferențe de înălțime și va preveni scârțâitul laminatului. Acest suport este de obicei folie și este așezat sub o podea caldă, unde, pe lângă funcțiile de nivelare a laminatului, ajută și la menținerea căldurii.

Substrat din folie pentru laminat.

Această componentă este montată între elementele de încălzire și laminat. Producătorii de pardoseli din lemn recomandă utilizarea polietilenei de tip rulou pentru căptușeală. Un substrat dintr-un astfel de material se combină bine cu betonul și cimentul, este slab expus compușilor chimici și organismelor vii. Dar, pe lângă faptul că este compatibil cu pardoseala finală, substratul ar trebui să fie bine combinat cu tipul selectat de încălzire prin pardoseală, care va fi discutat în continuare.
