Deflektor TsAGI: dizajn i metoda izrade

Ne može biti problema sa žudnjom

Rotacijski deflektor spreman za ugradnju
Značenje svakog ventilacijskog sustava je uklanjanje zagađenog zraka, suvišne vlage iz prostorija, odnosno osiguravanje normalne izmjene zraka. To će biti slučaj ako ventilacijski kanal funkcionira učinkovito i ispravno - propuh u njemu je izvrstan. Ako u tom pogledu postoje problemi, onda ih često provociraju kiša, snijeg, mase vjetra koje padaju u okno kanala.

Uređaj za usmjeravanje ventilacije

Dizajn u obliku slova H učinkovit je u područjima s jakim naletima udara

Bilo koja vrsta ventilacijskih deflektora sadrži standardne elemente: 2 čaše, nosače za poklopac i odvojnu cijev. Vanjsko se staklo širi prema dolje, a donje je ujednačeno. Cilindri se stavljaju jedan na drugi, a poklopac je pričvršćen iznad vrha. Na vrhu svakog cilindra su pregrade u obliku prstena koje mijenjaju smjer zraka u ventilacijskom deflektoru bilo koje veličine.

Odskoci su instalirani na takav način da vjetar na ulici stvara usisavanje kroz prostore između prstenova i ubrzava uklanjanje plinova iz ventilacije.

Uređaj ventilacijskog deflektora takav je da kada je vjetar usmjeren odozdo, mehanizam radi lošije: odbijajući se od poklopca, usmjeren je prema plinovima koji izlaze u gornji otvor. Bilo koji tip ventilacijskih deflektora ima taj nedostatak u većoj ili manjoj mjeri. Da bi se eliminirao, poklopac je izrađen u obliku 2 čunja, pričvršćenih bazama.

Kad je vjetar sa strane, ispušni zrak istodobno se ispušta odozgo i odozdo. Kad je vjetar odozgo, odljev je odozdo.

Još jedan uređaj za ventilacijski deflektor su iste naočale, ali krov je u obliku kišobrana. Krov je taj koji ovdje igra važnu ulogu u preusmjeravanju strujanja vjetra.

Odabir ventilacijskog deflektora

rotacijski deflektor

Načelo rada deflektora ispušne ventilacije vrlo je jednostavno: vjetar udara u njegovo tijelo, difuzor ga secira, tlak u cilindru se smanjuje, što znači da se propuh u ispušnoj cijevi povećava. Što više otpora zraka stvara tijelo deflektora, to je bolji propuh u ventilacijskim kanalima. Vjeruje se da deflektori bolje rade na ventilacijskim cijevima instaliranim malo pod kutom. Učinkovitost deflektora ovisi o visini iznad razine krova, veličini i obliku karoserije.

Ventilacijski deflektor zimi je smrznut na cijevima. Na nekim modelima s zatvorenim kućištem led se ne vidi izvana. Ali s otvorenom zonom kanala, led se pojavljuje s vanjskog dijela donjeg stakla i odmah je primjetan.

Najčešće se deflektori koriste u ventilaciji s prirodnim propuhom, ali ponekad pojačavaju prisilnu ventilaciju. Ako se zgrada nalazi na područjima s rijetkim i slabim vjetrovima, glavni zadatak uređaja je spriječiti smanjenje ili "prevrtanje" propuha.

deflektor ASTATO

Svaki vlasnik želi odabrati što efikasniji deflektor za ventilaciju.

Predlažemo da se upoznate s: Kako urediti sobu za opuštanje u kadi

Najbolji modeli deflektora ispušne ventilacije su:

• TsAGI u obliku diska;
• DS model;
• ASTATO.

Rad deflektora tijekom proračuna određen je pomoću dva parametra:

• koeficijent pražnjenja;
• koeficijent lokalnih gubitaka.

Primjerice, za DS koeficijent lokalnih gubitaka iznosi 1,4.

Na koeficijent vakuuma utječe brzina vjetra.

Proračun deflektora za ventilacijski tip DS.

Razvijena je metoda za odabir ventilacijskog deflektora na temelju ukupnog vakuuma vjetra.

Iako su deflektori ventilacije posljednjih desetljeća nezasluženo zaboravljeni i naširoko su ih zamijenili kišobrani, danas se vraćaju. Ovo je stvarno jeftin i učinkovit način za poboljšanje performansi prirodne ventilacije u stambenim i javnim zgradama.

Imajte na umu da su nape na deflektorima konveksnije prema gore. To znači da se prilikom savijanja oko takve prepreke u njenom donjem dijelu stvara razrjeđenje, a time i stvaranje potiska.

Vrste turbo deflektora

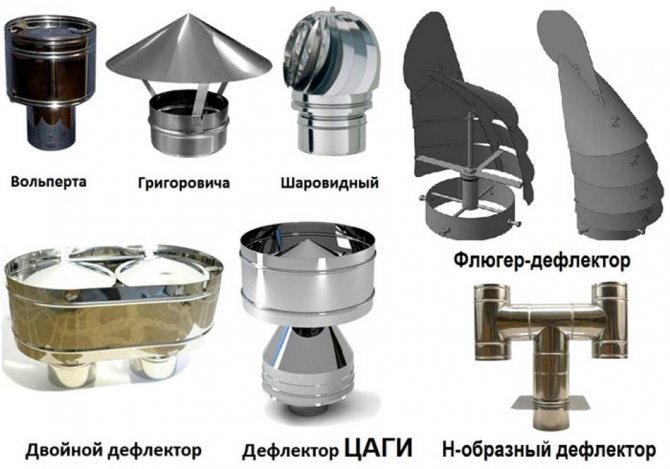

Raznolikosti deflektora u obliku

Mnoge vrste deflektora razvijene su za odabir modela rotacijske glave koji će učinkovito raditi u određenom okruženju. Svi se uređaji razlikuju po tehničkim karakteristikama, unatoč činjenici da su opcije dostupne na tržištu izgledom gotovo iste.

Modeli rotacijskih turbina razlikuju se:

• prema materijalu rezervnih dijelova;
• po veličini spojnog prstena.

Pokretni dijelovi opreme zahtijevaju povremeno održavanje. Troškovi turbo deflektora prilično su visoki, pa mnogi vlasnici mogu izraditi i instalirati strukturu vlastitim rukama.

Prema materijalu izrade

Turbo deflektori izrađeni od nehrđajućeg čelika, pocinčani i presvučeni polimerom

Izbor materijala ovisi o željama kupca i proračunu. Neki dijelovi turbopunjača izrađeni su od plastike. Organski materijal na bazi prirodnih ili sintetičkih polimera ne reagira na vlagu, kiselinske oborine.

Glavni materijali su:

• tanki listovi kromiranog ili pocinčanog čelika s mat sjenom predstavljeni su u proračunskim opcijama;
• nehrđajući čelik ima dvostruku cijenu u odnosu na prethodni materijal, bojan je prahom u standardnim bojama krovišta;
• strukturni metal s polimernim premazom ne razlikuje se bojom od fasade ili krova zgrade.

Čelik je spoj ugljika i željeza, prvi element daje leguri tvrdoću i čvrstoću, ali smanjuje žilavost i elastičnost. Vruće pocinčavanje koristi se za sprečavanje površinske korozije i pouzdana je metoda zaštite.

Kromiranje zasićuje površinu čelika molekulama kroma u električnoj struji ili u elektrolitskoj kupki. Obrada povećava otpornost metala na lom i poboljšava izgled proizvoda. Nehrđajući čelik se koristi neprevučen ili s ukrasnim slojem, aktivno se odupire koroziji zbog dodavanja kroma, fosfora, nikla, bakra tijekom proizvodnje.

Prema promjeru spojnog prstena

Turbo deflektor odabire se prema veličini baze

Veličina sjedala naznačena je na oznaci i putovnici proizvoda. Prirast promjera je 5 mm, dostupne su veličine od 100 do 200 mm. Izrađuju se više od 200 mm u veličinama 250, 300, 315, 355, 400, 500, 600, 680 i 800 mm. Promjer turbine za vađenje 1000 mm i drugi izrađuju se na zahtjev.

Deflektor je instaliran na izlaznom dijelu ventilacijske cijevi, koji može imati presjek različitih oblika. Uređaji su dostupni s okruglom, četvrtastom bazom. Postoje turbo deflektori s kutijastom bazom prijelaznog tipa. Instaliraju se na ventilacijske kanale izrađene od opeke ili blokova.

Turbina zadržava svoju učinkovitost ako se površina presjeka prstena sjedala razlikuje od istog parametra cijevi za najviše 15%.

Ono što tržište nudi

Turbovent

Paleta rotacijskih deflektora ove marke predstavljena je modelima različitih geometrijskih oblika, u smislu nepokretne baze:

• A - okrugla cijev;
• B - kvadratna cijev;
• C - kvadratna ravna baza.

Oznaka proizvoda u asortimanu predstavljena je kao TA-315, TA-355, TA-500. Digitalni indeks označava promjer kruga ili parametre pravokutnih baza.Po njima se može prosuditi dimenzije mehanizma, kao i opseg njegove primjene. Na primjer, TA-315 i TA-355 relevantni su pri organiziranju razmjene zraka u podkrovnom prostoru. Ali TA-500 je univerzalni uređaj i može se integrirati u ventilaciju stambene zgrade.

Dijagrami označavaju parametre koji se moraju uzeti u obzir pri odabiru modela.

Turboventni rotacijski deflektor proizvodi se u Rusiji - u regiji Nižnji Novgorod, u gradu Arzamas.

Rotowent

Deflektori od nehrđajućeg čelika poljske proizvodnje. Prikladno za sve konfiguracije krova. Proizvodi su izrađeni od visokokvalitetnog nehrđajućeg čelika. Uređaji su univerzalni - prikladni su i za ventilacijske sustave i za dimnjake. Granični pokazatelj radne temperature je 500 C.

Turbomax

Rotacijski deflektor proizveden od tvrtke iz Republike Bjelorusije. Proizvođač svoje proizvode pozicionira kao rotirajuću nape za dimnjak Turbomax1. Ali pogodan je i za ventilaciju. Može se sigurno koristiti u područjima s II i III zonama opterećenja vjetrom. Tvrtka usmjerava pažnju potrošača na činjenicu da su spremni izraditi proizvod po narudžbi prema parametrima za određeni objekt.

Deflektor TsAGI - "klasik žanra"

Dizajn starih stambenih zgrada nužno je izveden uzimajući u obzir ugradnju ventilacijskih sustava s prirodnom stimulacijom kretanja zraka. To objašnjava ovisnost prirodne izmjene zraka o hirovima prirode. Deflektor TsAGI jednostavan je uređaj u obliku ventilacije s otvorenim putem protoka, koji je razvio Središnji aerohidrodinamički institut. U svom radu koristi prirodne čimbenike vremenskih promjena, ali ponekad djeluje u sustavu i s mehaničkim impulsom. Radi i za ventilaciju i grijanje (koristi se u dimnjacima). Mogućnosti instalacije - skrivene (u kanalu), na otvorenom.

Značajke instalacije

Tvornički turbo deflektor - jednodijelni dizajn, spreman za ugradnju. Ima aktivni pomični vrh i bazu koja uključuje ležajeve nultog otpora. Proizvod je zamišljen na takav način da ga čak i pri jakom naletima udara neće nagnuti ili odnijeti.

Deflektor s polimernim zaštitnim premazom

U zaključku želimo napomenuti da su rotacijski deflektori u njihovom segmentu najskuplji. U isto vrijeme, potrošač se poziva da odabere prikladnu strukturu izrađenu od nehrđajućeg čelika, pocinčanog ili konstrukcijskog čelika sa zaštitnim polimernim premazom, čija se boja može prilagoditi dizajnu fasade. Naravno, vrsta materijala od kojeg je napravljen deflektor utječe na njegovu cijenu.

Oznake: ventilacija, deflektor, ruka, vaš, crtež

«Prethodni post

Postupak izrade turbo deflektora za ventilaciju

Za proizvodnju trebat će vam sljedeći materijali i alati:

• gusti papir ili karton;
• Stroj za zavarivanje;
• čelična šipka;
• ležajevi na osi rotacije;
• pocinčani ili nehrđajući čelik;
• detaljan crtež deflektora;
• pištolj za zakovice;
• škare za metal;
• električna bušilica s setom bušilica;
• marker za obilježavanje.

Ne zaboravite na osobnu zaštitnu opremu - naočale i rukavice.

Slijed proizvodnje deflektora:

1. Prenesite konture dijelova deflektora sa crteža na lim. Razvrtač mora sadržavati sve detalje uređaja. Napravite strukturni okvir s osovinom i ležajnim sjedalima.
2. Izrežite sve dijelove deflektora prema uzorku.
3. Pomoću pištolja za zakovice spojite dijelove zajedno kako zahtijeva crtež.
4. Spojite sve dijelove deflektora.

Montaža se izvodi na visini, pa se moraju poduzeti sve potrebne sigurnosne mjere.

Video u nastavku prikazuje pojedine dijelove turbo deflektora.Detaljni crteži različitih modela mogu se naći na tematskim web mjestima na Internetu.
